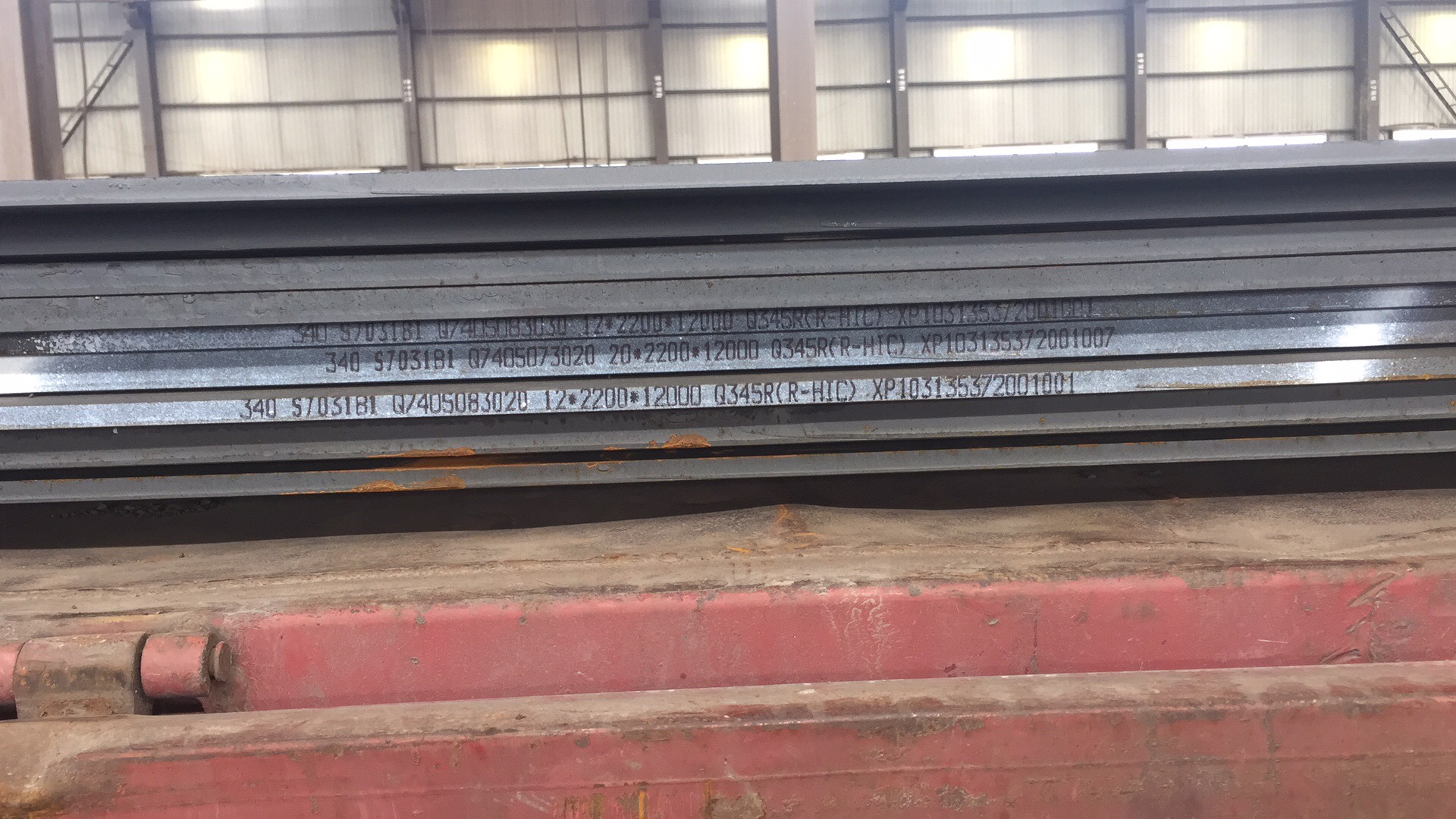

Q345R(R-HIC)抗氫鋼
一、Q345R (HIC)適用范圍
本技術條件適用于在酸性環境下使用的厚度8mm-150mm Q345R(HIC）鋼板.為滿足用戶的不同要求，便于生產管理，針對鋼種的S、P要求又分為Ⅰ、Ⅱ、Ⅲ三個級別。此鋼種為舞鋼特產，生產技術條件成熟。
二、Q345R (HIC)牌號說明
1.Q345R (HIC)-I指的是鋼種級別Q345R，腐蝕試驗只做抗氫致開裂檢驗（HIC），成分要求熔煉分析P≤0.015、S≤0.003；成品分析P≤0.015、S≤0.004。
2尺寸、外形、重量及允許偏差
2.1 Q345R (HIC)鋼板尺寸、外形、重量及允許偏差應符合GB/T709的規定。
2.2厚度偏差按GB/T709的B類或C類執行，在合同中注明。
2.3鋼板按理論重量交貨，理論計重采用的厚度為鋼板允許的最大厚度和最小厚度的算術平均值。鋼的密度為7.85g/cm3。
三、Q345R (HIC)技術要求 :
3.1 Q345R (HIC)化學成分
鋼的化學成分應符合表1、2的規定。
|
鋼種 |
牌號 |
C |
Si |
Mn |
AL |
Ca |
O |
CE |
|
Q345R(HIC） |
熔煉分析 |
≤0.20 |
0.20-0.55 |
1.20- 1.36 |
≥0.020
|
0.0015- 0.0030 |
≤0.004 |
≤0.45 |
|
成品分析 |
0.20-0.60 |
表1
注：（1）Ca值僅供參考，不作驗收條件，Ca、O含量可用成品分析值代替熔煉分析值；
（2）碳當量（CE）計算公式如下：CE=C+Mn/6+（Cu+Ni）/15+(Cr+Mo+V)/5
（3）為了對鋼板性能進一步加強，可添加部分微合金元素。
表2
|
等級 |
成分 |
P |
S |
|
Ⅰ |
熔煉 |
≤0.015 |
≤0.003 |
|
成品 |
≤0.015 |
≤0.004 |
|
|
Ⅱ |
熔煉 |
≤0.010 |
≤0.002 |
|
成品 |
≤0.010 |
≤0.003 |
|
|
Ⅲ |
熔煉 |
≤0.008 |
≤0.002 |
|
成品 |
≤0.008 |
≤0.002 |
3.2 Q345R (HIC)冶煉方法
采用電爐+爐外精煉方式冶煉，冶煉過程進行Ca處理，并應為本質細晶粒鋼，其實際晶粒度為5級或5級以上。
3.3 Q345R (HIC)交貨狀態：正火。
3.4 Q345R (HIC)試樣狀態
所有鋼板應對其檢驗用試樣進行模擬焊后熱處理，推薦模擬焊后熱處理溫度：620±10℃，保溫時間：8小時，溫度400℃以上裝出爐，升降溫速度≤150℃/h，如與推薦熱處理制度不符具體模擬焊后熱處理制度在合同中注明。
3.5 Q345R (HIC)力學性能
3.5.1鋼板試樣模擬焊后熱處理狀態的力學性能應符合下表的規定。
表3
|
鋼種 |
厚度 (mm) |
ReL MPa |
Rm MPa |
A % |
沖擊溫度 ℃ |
沖擊值 J |
180°彎曲試驗 b=2a |
厚度方向性能ψZ（%） |
|
|
平均值 |
單個值 |
||||||||
|
Q345R(HIC） |
8--16 |
≥345 |
510-640 |
≥21 |
-30
|
均值≥34 單值≥24 |
d=2a |
≥35
|
≥25 |
|
>16--36 |
≥325 |
500-630 |
d=3a |
||||||
|
>36--60 |
≥315 |
490-620 |
|||||||
|
>60-100 |
≥305 |
490-620 |
≥20 |
||||||
|
>100-150 |
≥285 |
480-610 |
|||||||
注：（1）厚度≥15mm的鋼板做厚度方向性能；
3.5.2布氏硬度：鋼板應逐軋制張進行布氏硬度檢驗，布氏硬度值≤200HB。
3.6超聲波檢驗:鋼板應逐張進行超聲波探傷檢查，探傷標準級別在合同中注明。
3.7每批鋼板的檢驗項目、取樣數量、取樣方法及試驗方法應符合表4規定。
表4
|
檢驗項目 |
取樣數量（個） |
取樣方法 |
試驗方法 |
|
|
化學分析 |
*熔煉分析 |
1（每爐） |
GB/T20066 |
GB/T223 |
|
*成品分析 |
1（逐軋制張） |
|||
|
拉 伸 |
1（逐軋制張） |
GB/T2975 |
GB/T228 |
|
|
彎 曲 |
1（逐軋制張） |
GB/T2975 |
GB/T232 |
|
|
厚度方向性能 |
3(逐軋制張） |
GB/T5313 |
GB/T5313 |
|
|
晶粒度 |
1（每爐） |
YB/T5148-93 |
||
|
布氏硬度 |
1（逐軋制張） |
GB/T231 |
||
|
超聲波探傷 |
逐張 |
合同中注明 |
||
|
*HIC試驗 |
見附加要求 |
合同中注明 |
||
|
沖 擊 |
3（逐軋制張） |
GB/T2975 |
GB229 |
|
|
*高溫拉伸 |
1（逐軋制張） 見附加要求 |
GB/T2975 |
GB/T4338 |
|
|
合同中注明 |
||||
|
*SSCC試驗 |
合同中注明 |
|||
注：帶*為可選擇項目。
四、Q345R (HIC)檢驗規則
4.1鋼板表面質量應符合GB713-2008的規定。
4.2鋼板的包裝、標志及質量證明書應符合GB713-2008的規定。
4.3未盡事宜執行GB713-2008的規定
附加要求（在用戶提出要求并在合同中注明時才予以保證）
1．模擬焊后熱處理制度
2．高溫拉伸（雙方協商）
3．低溫沖擊（雙方協商）
4．鋼板抗氫致裂紋（HIC）試驗檢驗規則
A．抗氫致裂紋（HIC）試驗方法，試驗方法任選其中之一
（1）執行NACE TM0284標準，采用A溶液，三個試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1%。
（2）執行NACE TM0284標準，采用B溶液，三個試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1.5%。
（3）執行GB8650標準，采用A溶液，三個試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1.5%。
（4）執行GB8650標準，采用B溶液，三個試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1.5%。
其中PH:介質酸堿度；CLR：裂紋長度百分比；CSR：裂紋敏感百分比；CTR：裂紋厚度百分比
B．HIC試驗驗收規則
HIC試驗應成批驗收，每批由同一爐號、同一厚度、同一熱處理制度的鋼板組成。厚度不大于30mm時，取一組試樣，試樣尺寸為板厚*20mm*100mm ；厚度大于30mm時，從厚度1/2處取一組試樣，試樣尺寸為20mm *20mm*100mm。
五、其他HIC鋼：
Q245R (R-HIC)，Q345R (R-HIC)，15CrMoR（HIC），16MnDR（HIC），SA516Gr70（HIC），12Cr2Mo1R（H），14Cr1MoR（H），12Cr1MoR（H），SA387Gr11（H）。
此鋼種為舞鋼特種鋼板，技術條件成熟。鋼板質量優秀，探傷能力強
